Máquina empaquetadora termorretráctil para grupos de botellas con película de PE (SP-20)
Precio de la máquina de envasado al vacío
- Resumen
- Preguntas frecuentes
- Productos recomendados
- Diseñada especialmente para la línea de producción de envasado totalmente automática para cerveza, bebidas, agua pura, jugos, productos lácteos, etc.

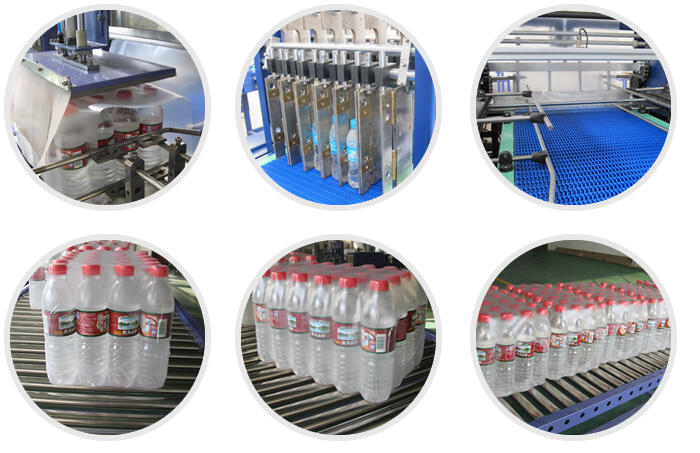

- Cuenta con funciones totalmente automáticas de transferencia y acomodo de botellas, envasado con película, sellado y corte, retracción, enfriamiento y conformado, etc.
- Utiliza tecnología avanzada de sellado por calor con temperatura constante reconocida mundialmente, ofreciendo un sellado claro y seguro.
- La estructura rápida de enfriado del sellado garantiza que el sello tenga mayor resistencia incluso bajo condiciones de producción a alta velocidad.
- Incluye control de programa automático PLC con circulación estable y confiable.
- El cilindro original importado de guía garantiza funcionamiento correcto y durabilidad.
- El interruptor inductivo controla el sistema de transferencia de la película permitiendo ajustar y controlar de manera confiable la longitud de transferencia con menores pérdidas.
- Todo el sistema de transferencia está controlado por dispositivos de cambio de frecuencia con una velocidad de transferencia estable y suave.
- Paso térmico único con 2 conjuntos de sistema de circulación de aire térmico centrífugo que tiene una distribución uniforme de calor con un efecto de contracción hermoso y seguro.
- tratamiento de aislamiento térmico de 3 capas con buenas propiedades aislantes, rápido aumento de temperatura y ahorro de energía.
- El canal de conformación con enfriamiento mejorado puede convertir rápidamente la película de empaquetado en un estado de alta resistencia, facilitando su almacenamiento y transporte.
- Es fácil cambiar la combinación de embalaje y el tipo de botella para integrar múltiples funciones en una sola máquina.
- C altura del transportador y dirección de entrada de la botella, tamaño: según solicitud del cliente
- E la seguridad del equipo alcanza los requisitos estándar.
Característica:
Parámetro técnico principal:
Modelo |
SP-20 |
P velocidad de embalaje |
15-20 Paquetes/Min |
S material de botella adecuado |
botella de vidrio, lata con tapa abatible, botella PET y material que soporte 200 ℃ |
S especificación de botella adecuada |
diámetro de la botella: φ 60-120φ mm B altura de la botella: ≤340 mm |
P material de embalaje |
Película termorretráctil de PE espesor: 0 .03-0.10 mm ancho máximo de la película: 600 mm |
Método de embalaje |
sello en dos lados mientras que los otros dos lados están abiertos |
A presión de trabajo |
≥0,6 m p a （aire seco ） |
G como consumo |
25M P 3P /H |
S tensión adecuada |
trifásica, 380V/50Hz |
Potencia: |
28 kW |
Peso |
1500 kg |
Origen de las piezas principales:
N.º |
Nombre de la pieza |
Modelo |
Cantidad |
Marca |
1 |
PLC |
XC3-32T-E |
1 |
El trabajo de la empresa |
2 |
Pantalla táctil |
TP560-L |
1 |
El trabajo de la empresa |
3 |
El invertidor |
trifásico, 0,75 kW |
1 |
TECO, TAIWÁN |
4 |
El contacto |
3TB40 |
4 |
S CHNEIDER |
5 |
Cerradura eléctrica para puertas |
3TB44 |
1 |
El trabajo de la empresa |
6 |
Termo el relé |
las demás |
3 |
S CHNEIDER |
7 |
SSR |
SAP 4020D |
1 |
DONGQI, HONG KONG |
8 |
Temperatura instrumento de control |
TE7-RB10 |
1 |
DONGQI, HONG KONG |
9 |
MOTOR |
|
|
SIEMENSE BEIDE |
10 |
PARTES PNEUMÁTICAS |
|
|
A Ir T CA |
11 |
Relé intermedio |
HH52P 24VDC |
2 |
AUTONICS |
12 |
Interruptor de proximidad |
PR12-4DN |
4 |
AUTONICS |
13 |
Foto interruptor eléctrico |
BR100-DDT |
1 |
AUTONICS |
14 |
Interruptor magnético |
CS1-F |
5 |
AIRTAC |
15 |
célula fotoeléctrica |
ZT-1200N |
1 |
OPTEX FA |
16 |
Espejo fotográfico eLECTRICIDAD |
BM1M-MDT |
1 |
AUTONICS |
17 |
Interruptor de aire |
DZ47 C6 2P |
3 |
Delixi |
18 |
Luz de alarma |
YT703 |
1 |
|
19 |
Interruptor de poder |
HS-350-24 |
1 |
TAIWAN |
|
P1 ¿Qué tipos de máquinas de empaque secundario ofrecen: envoltura retráctil, embaladora de cajas de cartón o ambas? |
Ofrecemos máquinas etiquetadoras, máquinas de envoltura retráctil y embaladoras de cajas de cartón. |
|
P2 ¿Cuál es la velocidad de empaque de una máquina estándar de envoltura retráctil — paquetes por minuto? |
Las máquinas estándar de envoltura retráctil suelen operar entre 5 y 80 paquetes por minuto. |
|
P3 ¿Qué configuraciones de agrupamiento de botellas se admiten: paquete de 6, paquete de 12, paquete de 24 o personalizadas? |
Las configuraciones admitidas por la máquina de envoltura retráctil incluyen paquete de 6, paquete de 12, paquete de 24 y agrupaciones personalizadas. |
|
P4 ¿Qué tipo y grosor de película se utiliza para la envoltura retráctil: PE, POF? |
PE (polietileno) con un grosor de 60 a 100 micras |
|
P5 ¿Incluye la máquina un sistema automático de agrupamiento y empuje de botellas, o requiere alimentación manual? |
La máquina incluye un sistema automático de agrupamiento y empuje de botellas; no se requiere alimentación manual. |
|
P6 ¿Puede la máquina de empaque manejar tanto botellas redondas como cajas cuadradas/rectangulares? |
Sí, nuestras máquinas de empaque admiten tanto botellas redondas como cajas cuadradas/rectangulares, con piezas intercambiables o guías ajustables. |
|
P7 ¿El sellado de las cajas se realiza con pegamento termofusible o con cinta? ¿Cuál recomienda para cajas de exportación? |
Normalmente, las máquinas de sellado de cajas utilizan cinta; funcionan tras la máquina de empaque de cajas, mientras que el pegamento termofusible se emplea en diseños de cajas de otro tipo, donde la máquina de empaque con función de sellado integrada utiliza pegamento termofusible. |
|
P8 ¿Cuál es la capacidad de paletización — cuántos casos por hora y cuál es la altura máxima del palé? |
La capacidad de paletización es de hasta 300–1.200 casos por hora, con una altura máxima del palé de 72–80 pulgadas (1.830–2.030 mm), según el modelo. |
|
P9 ¿Cómo cambio la configuración de la máquina de un formato de 6 unidades a uno de 12 unidades? ¿Cuánto tiempo lleva el cambio de configuración? |
Para cambiar de un formato de 6 unidades a uno de 12 unidades, utilice la IHM de la máquina (pantalla táctil) para seleccionar la receta de 12 unidades y sustituya las piezas de formato necesarias (por ejemplo, guías o pinzas) mediante abrazaderas de liberación rápida sin herramientas.
El tiempo típico de cambio de formato es inferior a 10 minutos en equipos modernos. |
|
P10 ¿Cuál es el consumo eléctrico y el requerimiento de aire comprimido para una línea completa de embalaje secundario? |
Consumo eléctrico típico: 15–75 kW Requerimiento típico de aire comprimido: 500–2.000 L/min (18–70 CFM) a 6 bar Caudal: Espere un caudal de 500–2.000 L/min (18–70 CFM), según el número de actuadores neumáticos. Presión: La presión de funcionamiento estándar es de 6 bar (87 PSI). Consejo profesional: Las líneas modernas y eficientes suelen operar a 4,5 bar (65 PSI), reduciendo los costes energéticos aproximadamente un 27 % |
